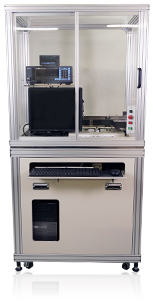

全高・胴外径・振れ測定装置 ＥＨ－２０００
 |
ペットボトル胴外径と振れ測定は非接触式、全高測定は接触式本測定装置は、PETボトルの「胴部外形寸法」・「全高寸法」・「ネック部振れ」を自動測定し、データをリアルタイムでパソコン画面に表示、集計する装置です。又、一部改良によりガラスびん等の他製品も測定可能です。ロボットを使用し、他測定機と連動させ全自動での測定装置にも併用可能です。 様々なボトルに対応出来るように拡張性が向上 ・繰り返し精度 ±10μｍ以内
|
|---|
特徴

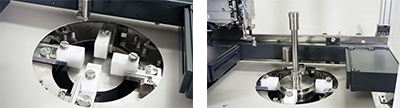

胴部外径測定においては、下記の３種類から選択し目的に合わせた正確な測定が可能です。

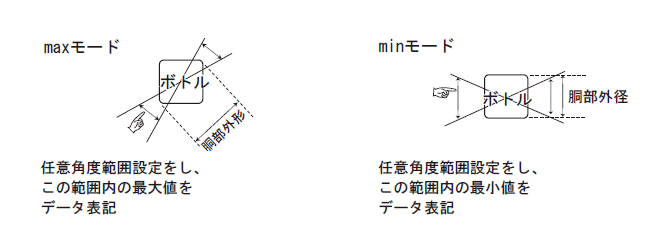

- MAXモード
- 測定したい位置の指定角度範囲内の最大値をデータ出力
- MINモード
- 測定したい位置の指定角度範囲内の最小値をデータ出力
- 通常モード
- ボトルセット後、指定角度位置のデータ出力
- 一部改良によりガラスびん等の他製品も測定可能です。
- ロボットを使用し、他測定機と連動させ全自動での測定装置にも併用可能です
製品仕様
| 項 目 | 内 容 |
|---|---|
| 測定方式 | ①胴外径測定：レーザーによる非接触式 ②全高測定：リニヤゲージによる接触式 ③振れ測定：レーザーによる非接触式 |
| 測定方法 | 胴外径測定：①通常モード ②MAXモード ③MINモード |
| サークサイズ | 最大高さ：320mm 最小高さ ：50mm 最大外径：120mm 最小外径：50mm |
| 測定精度 | ①胴外径･全高：マスタゲージに於ける繰返し10回の測定誤差 σ において５μm以内 ②振 れ：マスタゲージに於ける繰返し10回の測定誤差 σ において20μm以内（高さ45mm位置） ③ボトルでの場合は成形状態に（条件）による |
| 測定範囲と 測定ポイント数 |
①胴外径：任意高さ・円周角度位置 高さ設定：1－50点 円周角度設定：1－12点 ②全 高：ボトル天面の任意角度位置 1-8点 ③振 れ：任意高さ位置 |
| 測定時間 | 測定設定条件による（測定点数） 例：胴外径10点・全高4点・振れ8点の設定・・・・約60sec |
| 連続測定本数 | 100本 |
| 測定条件設定 | 100種類まで設定条件保存可能（汎用品） |
| データの表記 | 小数点以下2桁（###.##） 備考：3桁目の数値を四捨五入して、2桁目の数値を表記 |
| データ出力 | テキストファイル・CSV形式 |
| データ集計 | 平均・最大値・最小値・標準偏差(σ)・Ｒ・Cp・Cpk |
| 取直し機能 | 有り |
| 印刷 | A4サイズ用紙 |
| インターフェース | RS-232C |
| パソコン | Microsoft Windows 7 |
| 使用周囲環境温度 | 10 - 40℃ |
| 使用周囲環境湿度 | 20 - 80％ |
| 使用環境 | 結露・粉塵・腐食性ガスの発生なき環境 |
| 測定機本体サイズ | W900 x H1850 x D700mm |
| 測定機質量 | 最大350kg以内 |
| 消費電力 | 本体300W／パソコン・プリンタ1KW |
| ユーティリティー |
①供給電力：AC100V±10％ 50/60Hz (AC100V15A 2個口） ②エアー：0.4 - 0.5 Mpa以上（1個） |
| 付属品 | ①ボトルセンター出し治具 ②測定機校正ゲージ |
