PETボトル自動厚さ測定装置 PA-2000SA

PA-2000SA

赤外線技術を駆使した高性能な測定機が誕生

専用ソフトも充実しており、測定高さによって円周方向の測定箇所を変更可能。またオリジナルソフトによるワンタッチ集計も可能。誰でも簡単に測定することが出来、コストパフォーマンスに優れた測定機

最新の厚み測定機は赤外線技術を使い、精度・速度・安全性・拡張性に優れた測定機です。オプションにて広口ボトルにも対応可能です。従来通り、光源には黒体を使用しているので、測定データが長期的に安定しています。

様々なペットボトルに対応出来るように拡張性が向上

特徴

繰り返し精度
±10μm以内
測定可能高さ
320mmまで測定可能
口部内径
35φまで測定可能
多品種の材料を測定
PE・PEN・PVC・PET・PP・PS・PC・他

製品仕様

項 目 内 容
測定範囲 0.1~1.5mm
測定精度 ①最大:±30μm
②検証条件:通常測定するボトルに於いては、形状、及び測定位置のR凹凸の大きい部分を指定した場合は、繰返しなどの精度保証はその限りではありません。
再現性 精度:±10μm以内
測定位置 ①高さ設定点数:最大20点(間隔:1mm以上)
②円周設定点数:最大12点(間隔:1°以上)
③角度毎、高さ毎に補正可能
※オプションにより変更可能
測定範囲 高さ:80mm~320mm
外径:φ30mm~φ145mm
※オプションにより変更可能
測定時間 測定点数100点で60秒程度(測定点数により異なります)
測定スポット φ2.5mm~4.0mm(ボトル外形寸法により異なる)
測定値の表記 測定表記:mm(小数点第2位、小数点第3位)、μm、10μm
最大ロット測定本数 100本
測定条件設定保存数 999種条件設定
データ出力 テキストファイル・CSV形式
データの集計表記 ①測定ソフト:最小・最大・平均
②集計ソフト:最小・最大・平均・標準偏差(σ)・Rとグラフ表示
インターフェース RS-232C
対応コンピュータ ノート型 Windows7
測定機本体サイズ 最大:W560×H1150×D460mm
供給電力 AC100V±10% 50/60Hz
ユーティリティー AC100V コンセント2個

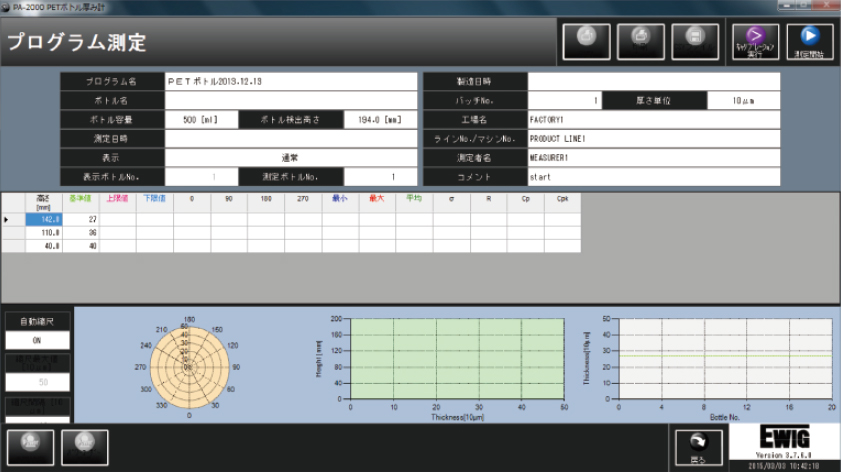

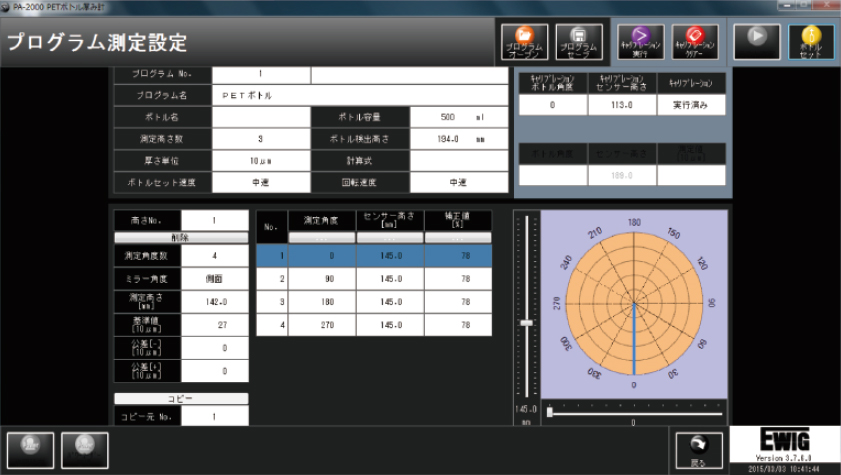

画面サンプル※画像クリックで拡大
